AWA6028型多功能聲校準器

01 聲校準器的概念

聲校準器是聲學測量中經常使用的儀器，是一種能在一個或幾個頻點上產生一個或幾個恒定聲壓的聲源，主要用于校準測量傳聲器、聲級計以及各種聲學測量儀器的絕對靈敏度。

02 聲校準器的分類

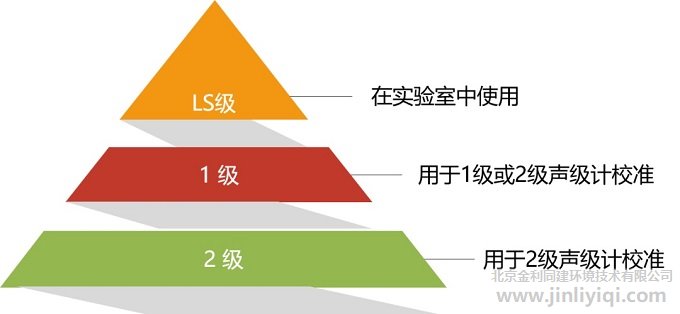

根據標準GB/T 15173-2010和IEC 60942：2017《電聲學 聲校準器》，將聲校準器的準確度等級分為LS級、1級和2級；LS級一般只在實驗室中使用，而1級和2級為現場使用。1級聲級計應使用1級聲校準器校準，2級聲級計可使用1級或2級聲校準器進行校準。

聲校準器的級別

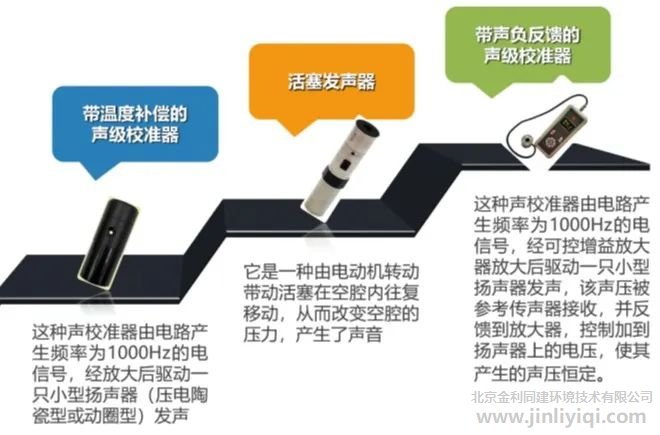

按照工作原理不同，聲校準器可以分為帶溫度補償?shù)穆暭壭��?zhǔn)器、活塞發聲器以及帶聲負反饋的聲級校準器；

聲校準器的分類

(1)帶溫度補償?shù)穆暭壭��?zhǔn)器：這種聲校準器由電路產生頻率為1000Hz的電信號，經放大后驅動一只小型揚聲器（壓電陶瓷型或動圈型）發聲。考慮到揚聲器聲壓會隨溫度而變化，因此加入溫度補償使聲壓保持恒定。

這種聲校準器只能達到 2 級聲校準器的要求，而且它受大氣壓的影響與活塞發聲器類似，也需要進行修正。

(2)活塞發聲器，它是一種由電動機轉動帶動活塞在空腔內往復移動，從而改變空腔的壓力，產生了聲音。由于活塞的表面積、活塞行程和空腔容積（活塞在中間位置時）都保持不變，因此它產生的聲壓也非常穩定，通常能滿足 1 級聲校準器的要求，有的還可作為 LS 級聲校準器。

活塞發聲器的最大的缺點是隨大氣壓的變化產生的聲壓級也會發生變化，如在高原西藏拉薩市（海拔3600米），它產生的聲壓級比在平原地區要低 3 dB左右，這就需要對大氣壓的變化進行修正，才能達到規定等級要求。另外活塞發聲器失真也較大，而且工作頻率只能到 250 Hz，對于只有A計權的聲級計，校準的誤差較大。

(3)帶聲負反饋的聲級校準器：這種聲校準器由電路產生頻率為1000Hz的電信號，經可控增益放大器放大后驅動一只小型揚聲器發聲，該聲壓被參考傳聲器接收，并反饋到放大器，控制加到揚聲器上的電壓，使其產生的聲壓恒定。

它有四大優點，一是由于參考傳聲器具有較高的穩定性，因此這類聲校準器具有較好穩定性，可以達到 1 級聲校準器的要求；二是由于參考傳聲器的靈敏度不隨大氣壓變化而變化，因此該聲校準器產生的聲壓級不需要對大氣壓的變化進行修正；三是校準時傳聲器與耦合腔配合不必非常緊密，而且可以校準不同等效容積的傳聲器；四是可以產生多個聲壓級。

03 聲校準器的現狀

目前國內生產和使用的聲校準器基本上都是頻率為1000 Hz的聲級校準器，或者是頻率為250 Hz的活塞發聲器，它們僅僅用來在一個頻率對測試傳聲器、聲級計和其它聲學測量儀器進行聲校準。

04 新品推薦

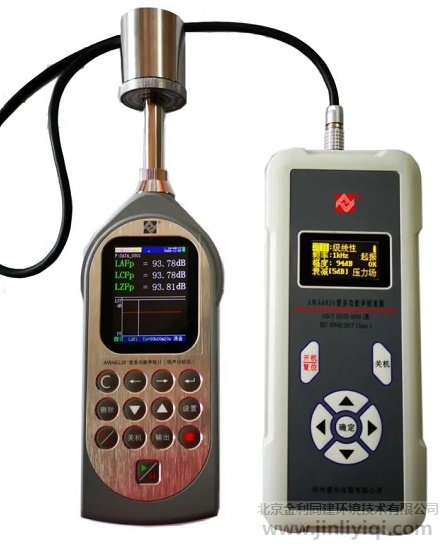

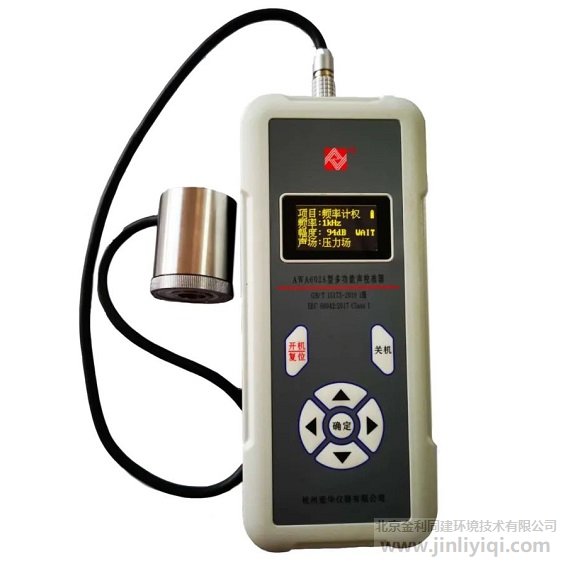

我公司最新研制成功AWA6028型多功能聲校準器不僅可以產生11個頻率的聲壓級，從31.5 Hz～16 kHz以倍頻程間隔，加上12.5 kHz，可在整個聲頻范圍對測試傳聲器、聲級計和其它聲學測量儀器進行聲校準，獲得聲和電的頻率計權和頻率響應，還可以對時間計權、級線性、猝發音響應和重復猝發音響應等進行檢定和校準，是一種用途廣泛的實驗室和現場聲學檢定校準裝置。

主要特點：

1、多頻率。以1/1 OCT 間隔產生31.5 Hz～16 kHz，另加12.5 kHz共11個頻率的信號；

2、多聲壓。除94 dB聲壓外，還可以產生104 dB 和114 dB（或84 dB）聲壓級；

3、帶聲負反饋功能。內置工作標準傳聲器將接收到的聲壓偏差反饋到微處理器，控制加到揚聲器上的電壓，使其產生的聲壓恒定；

4、信號由微處理器數字合成，頻率非常準確穩定；

5、不僅可直接校準傳聲器的壓力場靈敏度，還可以內置修正參數，直接校準自由場靈敏度或擴散場靈敏度；

6、不需要對溫度和大氣壓的變化進行修正；

7、可以產生單個或重復4 kHz的純音猝發音信號，用于時間計權和猝發音響應測量；

主要應用：

1、聲級計的周期檢定和校準。我國新的聲級計檢定規程JJG 188-2018對于聲級計頻率計權和頻率響應的聲信號檢定，除了自由場校準外，也可以使用多頻聲校準器、靜電激勵器和聲耦合器等方法，只要生產廠家提供了相應的修正值，這樣可以大大減少工作量，提高工作效率。AWA 6028型聲校準器正是滿足這一需要的聲級計檢定校準裝置，不僅可以對1級和2級聲級計的聲和電的頻率計權和頻率響應進行檢定校準，還可以對時間計權、級線性、猝發音響應和重復猝發音響應等進行檢定和校準。

2、聲學測量儀器和測試傳聲器多頻聲校準。聲級計和測試傳聲器在使用一段時間后，或者在不同的溫度和大氣壓環境條件下，不僅靈敏度會變化，頻率響應也會變化，尤其在高頻時，通常僅僅在參考頻率（例如1000 Hz或250 Hz）進行聲校準是不夠的，為了保證測量的準確性還需要在多個頻率點進行聲校準。

主要性能指標：

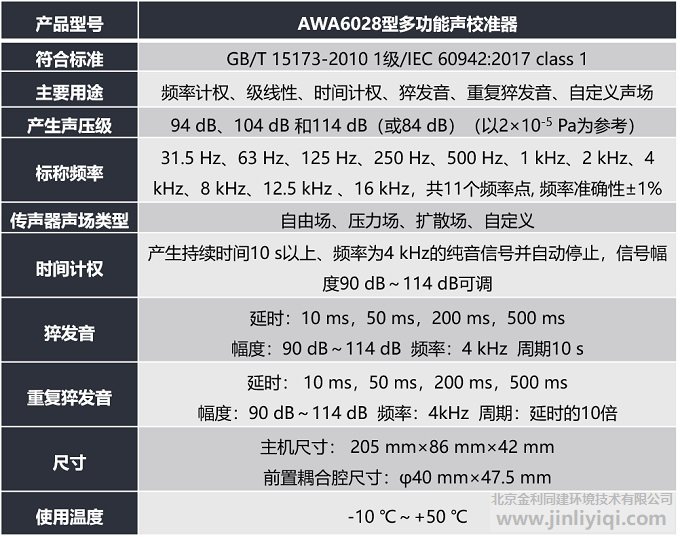

AWA6028型多功能聲校準器主要性能指標
